혼공단 11기 미션 3주차 미션

📌 3주차 미션

• 진도 : Chatper 6 ~ 8
• 기본미션 : p. 185의 확인 문제 3번 + p. 205의 확인 문제 1번 풀고 인증하기
• 선택미션 : Ch.07(07-1) RAID의 정의와 종류를 간단히 정리해 보기

1️⃣ 기본 미션

• p. 185의 확인 문제 3번 :
  • 문제 : 다음 설명을 읽고 SRAM에 대한 설명인지 DRAM에 대한 설명인지 쓰세요.
    • 📌 보기 : SRAM, DRAM
    • 주로 캐시 메모리에 이용됩니다. ( ① )
    • 주로 주기억장치로 활용됩니다. ( ② )
    • 대용량화하기 유리합니다. ( ③ )
    • 집적도가 상대적으로 낮습니다. ( ④ )
  • 정답 : ① : DRAM ② : SRAM ③ : SRAM ④ : DRAM
• p. 205의 확인 문제 1번:
  • 문제 : 다음 보기에 있는 저장 장치들로 저장 장치 계층 구조 도식도를 채우세요.
  • 📌 보기 : 메모리, 보조 기억장치, 캐시 메모리, 레지스터
  • 정답 : ① : 레지스터 ② : 캐시 메모리 ③ : 메모리 ④ : 보조기억장치
    • 해설 : 저장 장치 계층 구조(memory hierarchy)는 CPU와 얼마나 가까운가를 기준을 두고 있으므로 위와 같습니다.




      사진 출처: 혼자 공부하는 컴퓨터구조+운영체제

2️⃣ 선택 미션 : RAID의 정의와 종류를 간단히 정리해 보기

• RAID란?
  • RAID란 Redundant Array of Independent Disk의 약자로 주로 하드 디스크와 SSD를 사용하는 기술을 말하며, 데이터의 안전성 혹은 높은 성능을 위해 여러 개의 물리적 보조기억장치를 마치 하나의 논리적 보조기억장치처럼 사용하는 기술을 의미합니다.
• RAID의 종류
  • RAID 구성 방법을 RAID 레벨이라고 표현합니다.
  • 대표적인 RAID Level : RAID 0, RAID 1, RAID 2, RAID 3, RAID 4, RAID 5, RAID 6
  • 파생된 RAID : RAID 10, RAID 50
  • RAID 0
    • 여러개의 보조장치에 단순히 나누어 저장하는 방식
    • 분산하여 저장하는 것을 스트라이핑(striping)이라고 부름 ⇒ 이를 통해 속도를 향상시킴
    • 단, 디스크 중 하나에 문제가 생긴다면 다른 모든 하드 디스크를 읽는데 문제가 생김




      RAID 0

  • RAID 1
    • 복사본을 만들어 저장하는 방식.
    • 거울처럼 완전한 복사본을 만들기 때문에 미러링(Mirroring)이라고도 부름
    • 복구가 용이함
    • 쓰기가 RAID 0보다 느리고, 디스크가 한정되어 있을 때 사용가능한 용량이 적어지는 단점이 있음



      RAID 1

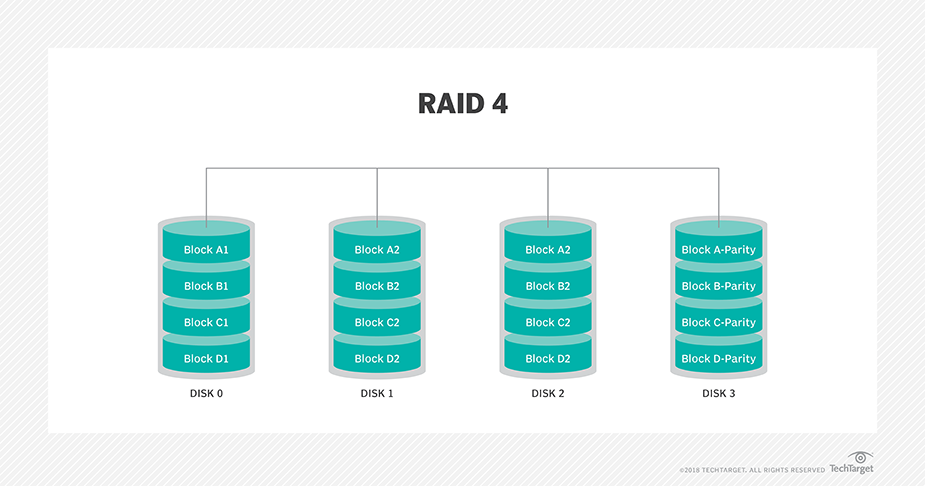

  • RAID 4
    • 완전한 복사본 대신 오류 검출 및 복구하기 위한 정보 저장
    • 패리티 비트(parity bit) 활용
    • RAID 1보다 적은 하드 디스크로 데이터를 안전하게 보관
    • 패리티를 저장하는 장치에 새로운 데이터를 저장할 때마다 접근해야 하므로 병목현상이 발생




      RAID 4

  • RAID 5
    • 아래 그림처럼 패리티 정보를 분산하여 저장하는 방식.
    • RAID 4의 문제인 병목 현상 해소




      RAID 5

  • RAID 6
    • 기본적으로 RAID 5와 같으나 서로 다른 두 개의 패리티 비트를 저장하는 방식을 이용
    • RAID 5보다 속도가 느리지만, 데이터를 더욱 안전하게 보관할 수 있음



      RAID 6

Reference :

• 혼자 공부하는 컴퓨터구조 + 운영체제
• 혼공학습단 11기 활동

사진 출처 :

• RAID (redundant array of independent disks)
